MEMBUAT RANGKAIAN DETIK

Assalamuallaikum Wr.Wb

NAMA                        : PUTRI RIZKI AMALIA

KELAS                       : 1CB

NIM                            :061430700546

MATA KULIAH       : GAMBAR TEKNIK

Untuk membuat rangkaian detik kita harus menyiapkan beberapa komponen seperti berikut.
- 2 SEVEN SEGMENT (yang telah dibuat sebelumnya)
- 2 IC 74LS48
- 2 IC 74LS90
- 14 RES1

1. Bukalah program schematic editor terlebih dahulu. Klik file lalu pilih new untuk membuat lembaran baru.
2. Setelah tampil, lalu kita akan menginput 2 seven segment yang telah kita buat sebelumnya seperti gambar dibawah ini.

 3. Setelah itu pilih Component_1 lalu klik 2kali dan letakkan seperti dibawah ini.

4. Kemudian pilih Add/Remove lalu klik 2 kali pada D_TTL.LIB lalu klik ok dan pilih pada nama component IC 74LS48 kemudian letakkan seperti gambar dibawah ini.

5. Lalu pilih kembali component IC 74LS90 klik 2 kali kemudian letakkan gambarnya secara sejajar seperti berikut.

6. Setekah itu klik Add/Remove kembali dan pilih device.lib klik 2 kali lalu ok.

7. Lalu pilih component RES1 pada device.lib tadi.

 8. Kemudian pada tulisan wiring tools pilih icon

untuk menghubungkan jalur dan sambungkan jalur yang bercabang dengan menggunakan icon

maka hasilnya akan seperti ini.

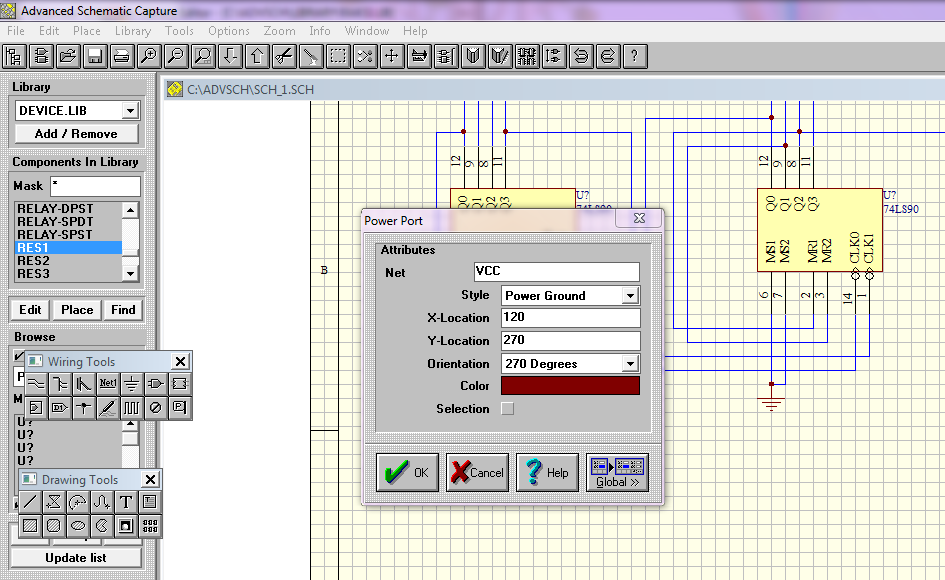

9. Lalu pilih iconuntuk ground dan klik 2kali VCC untuk mengubah style seperti dibawah ini.



10. Maka hasilnya seperti gambar berikut.

11. Kemudian cara membuat rangkaian pulsa dengan icon

dan klik 2kali ubah namanya menjadi D7.
