1. buka
aplikasi schematic editor dengan cara start>>all
program>>advanced schematic>>schematic editor capture kemudian
klik , setelah itu akan muncul gambar seperti dibawah ini:
2. kemudian pilih new pada menu file .setela itu akan
muncul gambar seperti dibawah ini:
3. atur kertas dengan cara klik 2x pada sisi luar lembar kerja. maka akan muncul kotak dialog seperti dibawah ini, bagian size pilih A4 dan orientation pilih potrait
3. atur kertas dengan cara klik 2x pada sisi luar lembar kerja. maka akan muncul kotak dialog seperti dibawah ini, bagian size pilih A4 dan orientation pilih potrait
4. perbesar dengan ikon + pada lembar biar lebih mempermudah kita membuat rangkaian tersebut
5. selanjutnya sama dengan rangkaian detik sebelumnya copy rangkaian dengan edit>>select>>all klik lagi menu edit>>copy paste.untuk menghilangkan seleksi rangkain dengan klik>>dselect>>all.

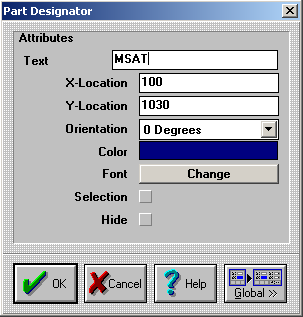

6. pada rangkaian menit ganti dengan DSAT dan DPUL menjadi MSAT dan MPUL.
7. tambah net pada kaki 7,1,2,6 IC7448 dan akan keluar gambar seperti dibawah
8. tambahkan bus pada M1 untuk menambahkan PORT ganti name menjadi M(1..8) style menjadityp right I/o type menjadi output, aligment menjadi left. kemudian klik ok.
tambahkan teks M(1..8) tepat disisi atas bus dan M7 sebagai pulsa ke jam disisi bawah bus
9. tambahkan switch (SW-SPDT) Di sisi rangkaian untuk menghubungkan port D7 dan port pulsa2,dengan I/O type- nya input
